기어의 모듈(Module)이란? - 기어 이빨 크기의 단위

송도방랑객 2022. 12. 28. 23:49

기어의 모듈(Module) : 기어 이빨 크기를 나타내는 단위

맞물려 회전하는 한 쌍의 기어는 모듈이 같아야 합니다.

기어의 모듈은 이의 크기를 나타내는 단위로 피치원 지름을 잇수로 나눈 값입니다.

여기서 피치원이란 두 개의 기어가 맞물려 돌아갈 때 만나는 접점들이 모여서 만들어진 원입니다.

즉, 모듈이 작으면 이빨의 크기가 작고 모듈이 크면 이빨의 크기가 큽니다.

모듈은 아래와 같이도 쓸 수 있습니다.



모듈별 기어 이빨을 사진으로 보면 아래와 같습니다.

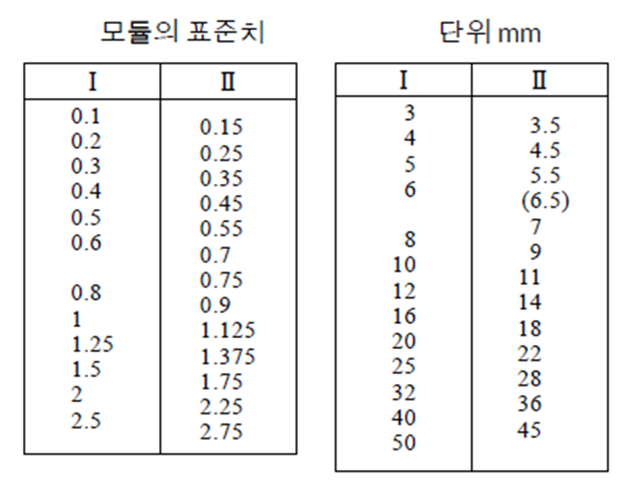

JIS 규격에서 정한 일반기계 및 중기계용 평기어헬리컬 기어에 이용하는 모듈의 표준치입니다.

가능한 I열의 모듈을 이용할 것, 모듈 6.5는 가능한 한 사용하지 말 것을 권장하고 있습니다.



JIS에서도 확인 가능하듯이 모듈에는 표준값이 있기 때문에 가급적 규격에 맞춰서 쓰는 것이 좋습니다.

아래의 표에서 제 1 계열을 우선적으로 사용하고, 필요에 따라 제 2계열, 3계열 순으로 선택합니다.



인치계를 사용하는 나라에서는 이의 크기를 나타내기 위해 잇수를 피치원직경(inch)로 나눈 값을 사용하기도 하는데 이를 직경피치(Diametral Pitch, Dp)라고 합니다.

모듈과 직경피치는 반비례합니다.
