전자 접촉기(마그네틱 스위치) 구조 및 원리 - 1편 [a접점, b접점, 푸시버튼 스위치, 전자석]

‘전자 접촉기’ 혹은 ‘마그네틱 스위치’ 라고 불리는 제품이 있습니다.

이번 포스팅에서는 이 전기 제품에 대해 알아보려 합니다.



설비 혹은 전기 쪽 일을 하다 보면 아주 흔하게 접할 수 있는 녀석이죠.

그런데 이 원리가 인터넷에 명확히 정리 되어 있는 곳이 없네요…ㅠ 그래서 한 번 정리해 봤습니다.

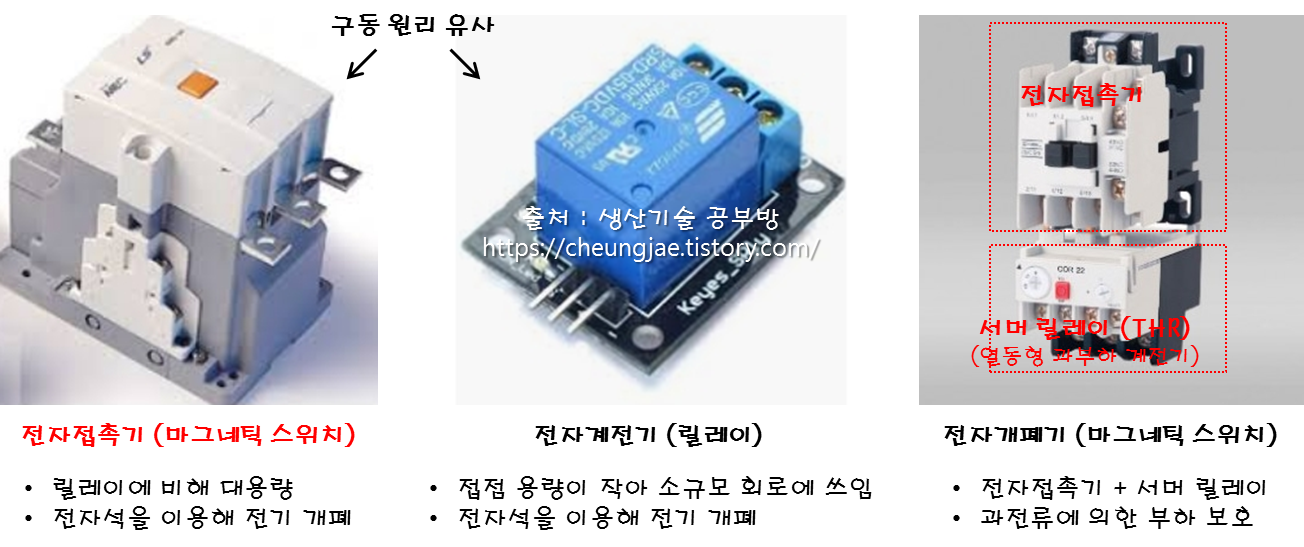

시작하기에 앞서 전자 접촉기는 전자 개폐기,

전자 계전기(릴레이)와 차이가 있다는 것을 짚고 넘어가겠습니다.





위에 보시는 것처럼 전자접촉기, 전자계전기, 전자개폐기는 모두 다른 제품입니다.

이름이 비슷해서 처음에 큰 혼동이 오더라구요.



이번 포스팅의 주인공은 전자접촉기 (마그네틱 스위치) 입니다.

구동원리, 사용목적 등에 알아보기 위해 또 알고 넘어가야 할 항목들을 잠시 설명해보도록 하죠

내용은 A접점과 B접점, 푸시버튼스위치(PBS), 전자석 입니다.

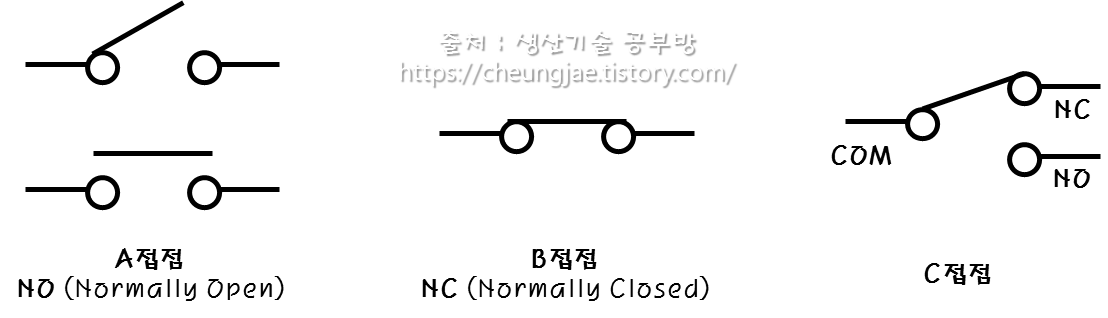

먼저 A접점(NO)과 B접점(NC) 그리고 C접점에 대해 설명해 보도록 하겠습니다.

전자접촉기를 다루거나 이해하기 위해서는 위의 접점에 대해서 명확히 이해하고 있어야 합니다.

접점이란 회로에서 접촉을 통해 전류가 흐르는 것을 열고 닫는 개폐 장소를 의미합니다!!



이쪽 분야에 계신다면 앞으로 많이 접하실 것이니 꼭 알아두시는 것을 강추!!



그럼 A접점과 B접점, C접점에 대해 알아보도록 하겠습니다.

사실 매우 간단합니다 ㅋㅋ





A접점, NO : Normally Open 단자, 평소에는 연결되어 있지 않는 (Open) 상태이다가 스위치가 동작하면 연결(Close)됩니다

b 접점 / NC : Normally Close 단자, 평소에는 연결되어있다가(Close) 스위치가 동작하면 끊어집니다(open)

c 접점 : a, b 접점이 혼합되어 있으며 각 단자는 위 이미지처럼 표현 가능합니다



즉, 그냥 평소에 안 붙어있다가 스위치를 누르면 연결되는 것이 A접점이고

반대로 평상시에 붙어있다가 스위치를 누르면 떨어지는 것이 B접점

A접점과 B접점을 번갈아 쓸 수 있는 것이 C접점 입니다.



다음은 푸시 버튼 스위치 (PBS) 에 관한 내용으로 푸시 버튼은 너무나 다양한 종류가 있고

표기나 용도도 다양하지만 이해를 위해 전자접촉기에 적용 가능한 형태 한 가지를 소개하겠습니다.

먼저 네이버 백과사전에 나온 정의를 보시죠.





보시는 것처럼 푸시버튼스위치(누름버튼스위치)는 배선을 어떻게 하느냐에 따라
A접점 스위치가 되기도 하고 B접점 스위치가 되기도 합니다.

즉, 평상시에 연결되어 있기도 하고 연결 되어 있지 않을 수도 있는거죠.
이것은 배선을 어디에 연결하느냐에 따라 바뀌는 것 같네용



더 자세한 내용은 생략하고 마지막으로 전자석을 짚고 넘어가겠습니다.

전자석은 중고등학교 과학 내용인데요.. 코일에 전류가 흐르면 자성이 생겨서 자석이 됩니다.

그림을 보시면 이해가 더 빠르겠죠?

네이버 정의에 따르면

‘전류가 흐르면 자기화되고,
전류를 끊으면 자기화되지 않은 원래의 상태로 되돌아가는 자석.
전류의 공급과 상관없이 항상 자기(磁氣)를 유지하는 영구자석과 구분된다’

라고 하네요

아무튼 릴레이나 전자접촉기 내부에 이 전자석이 들어가기 때문에
단순한 내용이지만 꼭 알고 계셔야 합니다.





전자접촉기를 설명하기 위해 알아야 하는 내용만 정리하는데도 이정도네요.

인터넷을 검색해도 a접점, b접점, pbs, thr, 릴레이, 전자개폐기.. 단어가 너무 뒤죽박죽 막 나와서

미리 정리하지 않으면 이해하기 매우 힘들더라구요.



[2편에 이어집니다]
